高炉送风装置是将热风炉产生的热风（1250~1300Ċ，0.5MPa）通过高炉围管，由送风装置经风口小套送入高炉内。送风装置工作时处于高温高压状态，当高炉因各种原因休风后，重新送风时，其又要承受从常压到高压、从低温到高温引起的各种应力冲击，而不能影响送风的正常进行，这就要求送风装置应具有良好的密封性和稳定的工作性能，并有较长的安全工作寿命。
    送风装置的结构要点和安装使用注意事项

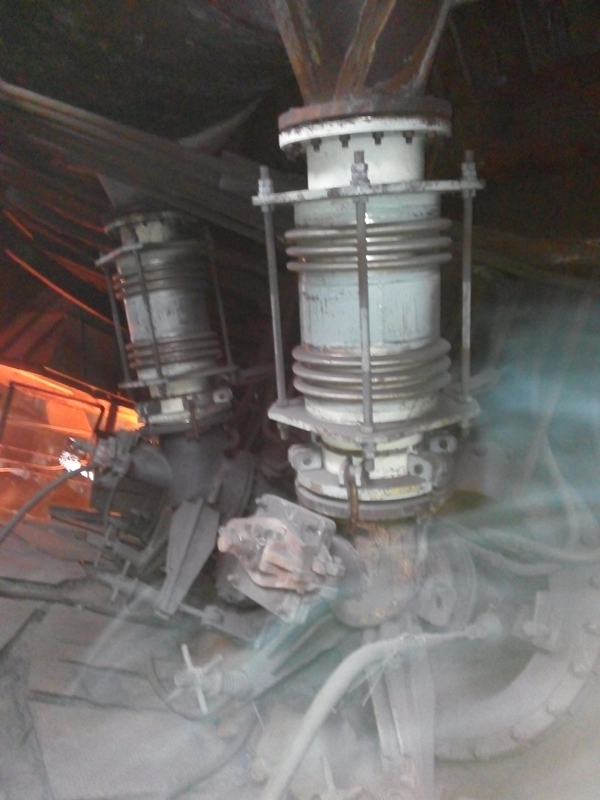

1、波纹管与导流筒之间填充优质陶瓷纤维毡，在波纹管与导流筒之间增设隔热衬板能有效加固波纹管的个人效果；

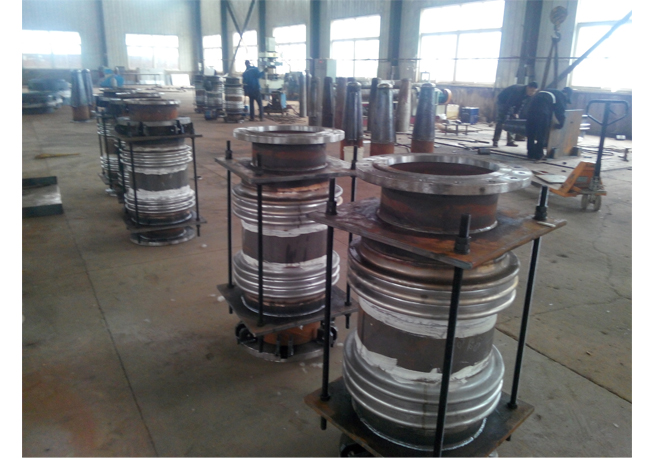

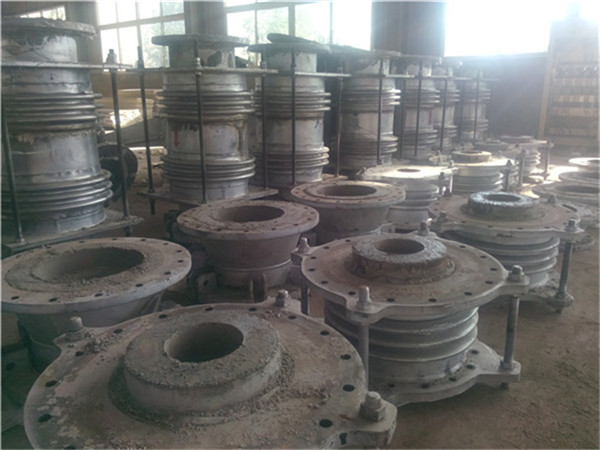

2、波纹管材质选用耐高温性能好的SUS316L或SUS321，并采用多层结构，制成后的补偿器要进行整体压力检验和气密性试验。

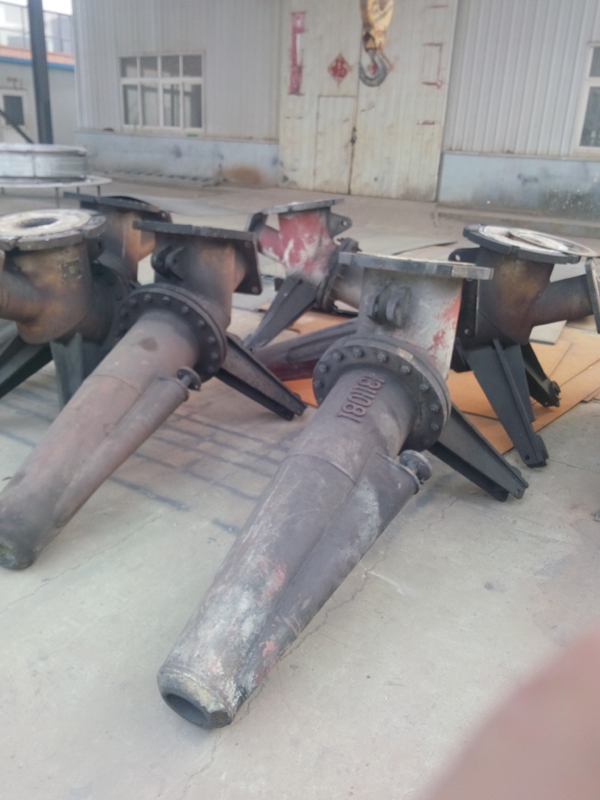

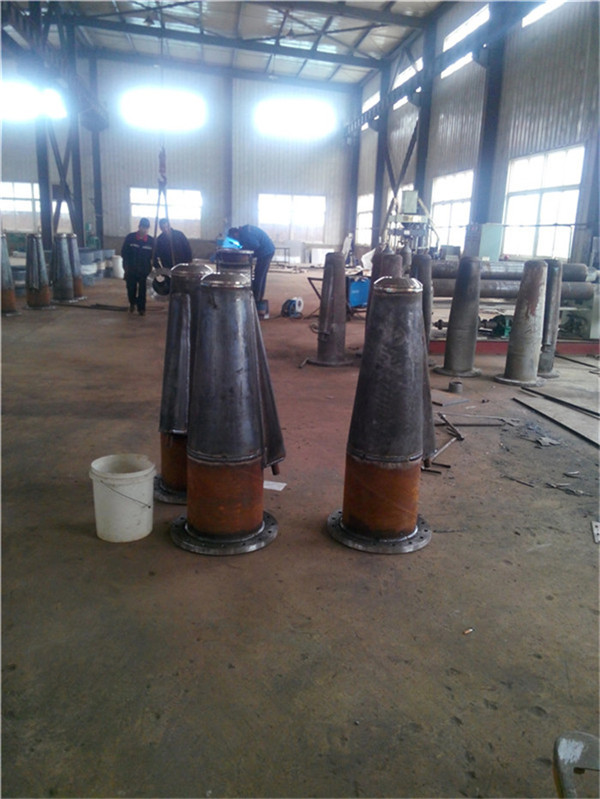

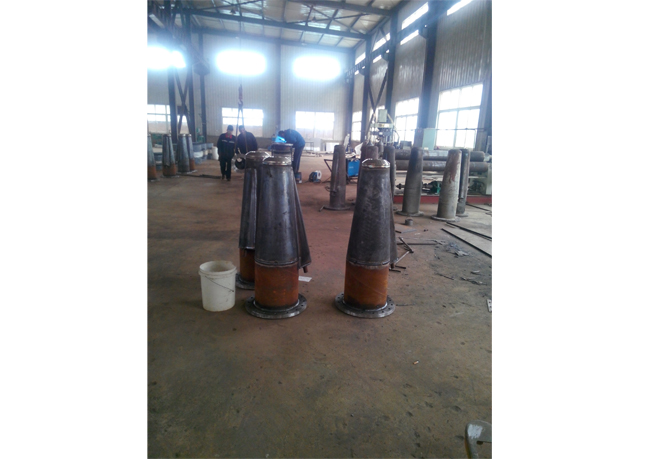

3、直吹管为焊接结构件。在制造过程中要确保直吹管中心线与法兰（和弯头总成连接）的垂直度要求、喷煤管的位置和角度的尺寸精度。特别是直吹管的端头，我们选用ZG40Cr26Ni16,并且采用数控机床进行加工，保证球面部分的尺寸精度和较高的表面粗糙度，来保证其与小套的配合密封性。

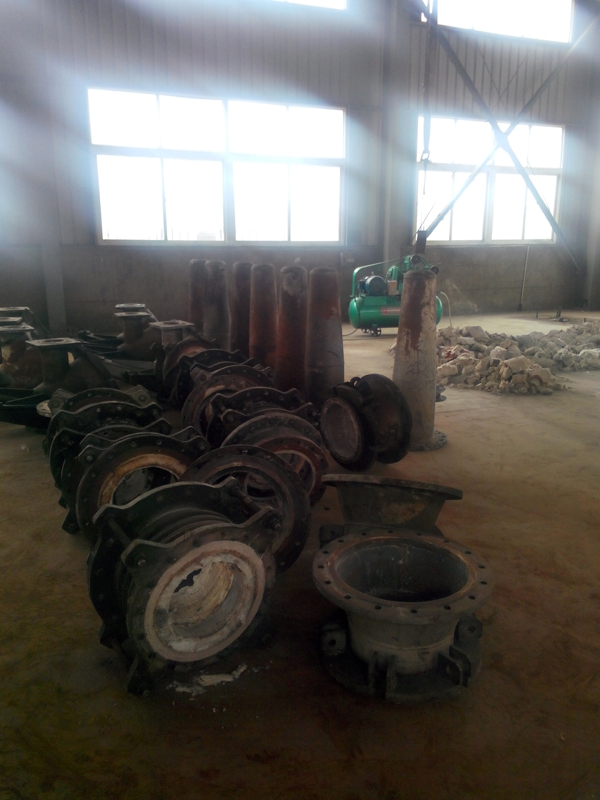

4、弯头装置为焊接结构。在制造过程中要特别保证两法兰面的相互位置度及法兰面对中心线的距离，以及窥视口处中心与直吹管中心的同轴度。
5、耐热浇注材料    送风装置使用寿命的长短，除了结构合理及优化外，浇注料和浇注工艺的选择也是十分关键的。我公司选用锆纤维刚玉浇注料，在浇注前对整个管系流域的模具设计时遵循确保流量阻损最小原则，做到可操作性，保证浇注密实。
6、连接处密封与隔热    我们总结出确保送风装置在使用中不“跑风”、不发生“烧红”现象，以下几点关键之处：第一，法兰厚度应在45~50mm以上；第二，要用高强度的紧固件（8.8级），特别在关键部位（补偿器与弯头连接处）选用10.9级的35CrMo材料紧固件，降低高温下螺栓本身的变形； 第三，采用陶瓷纤维金属包覆垫片，弃用石墨金属包覆垫片
